A nova linha de fontes da Intelbras



Conheça a linha completa de fontes da Intelbras, com opções que se adaptam às mais diferentes aplicações.



A Intelbras



Industria de Telecomunicação Eletrônica Brasileira.



Sim, esse é o nome da empresa fundada lá  em 1976, no município de São José, Santa Catarina, que hoje conhecemos  como Intelbras.





A ideia inicial era criar uma empresa para fabricar centrais de PABX com tecnologia brasileira e, em 1980, esse sonho se tornou realidade, com o lançamento do primeiro PABX da Intelbras.



Nos anos 90 a Intelbras se consolidou no segmento de telecomunicações, se tornando líder no segmento de PABX e terminais telefônicos.



No início do novo milênio a Intelbras  entrou na área de segurança com produtos para CFTV e alarme.



Hoje a Intelbras está presente na áreas de segurança, redes, comunicação e energia.



E, cerca de 4 anos atrás, foi lançada a linha de fontes de alimentação da Intelbras.





Apresentando a linha de fontes da Intelbras



A linha de fontes da Intelbras contempla 16 modelos diferentes, com correntes de saída de 0,5 a 10 A, sendo que todas realmente entregam a capacidade de corrente especificada.



As proteções das fontes Intelbras Curto-circuito: retorna ao funcionamento normal após cessar o curto-circuito Sobrecarga: atua entre 120 ~ 200% acima da corrente nominal, retornando ao funcionamento normal assim que cessada a condição de atuação Sobretensão: atua entre 120 ~ 150% acima da tensão nominal, retornando ao funcionamento normal assim que cessada a condição de atuação Requisitos de segurança Isolamento dielétrico: entre primário e secundário: 3600 Vac / 10 mA / 2s Resistência de isolamento: 20 MΩ mínimo (500 Vdc)Suas principais características:



- Full range, operam com 100 a 240 Vac de entrada;



- Opções com gabinete fabricado em plástico antichamas, totalmente selado ou metálico tipo colmeia;



- Filtro antirruído para imagens mais nítidas e livres de interferências;



- Operam na faixa de temperatura ambiente de 0 a 40° C;



- Proteção contra curto, sobrecarga e sobretensão;



- 1 ano de garantia.

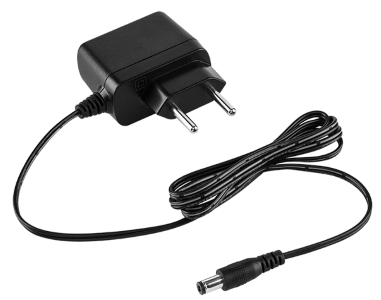

Fonte Intelbras EF 1200 12,0 Vcc, 0,5 A



Esta é definitivamente a melhor capacidade de corrente para uma fonte individual.



Porém, é injustamente ignorada porque os instaladores não confiam em alimentar uma câmera com uma fonte que forneça apenas 0,5 A.



Talvez pela má experiência com fontes importadas, que dificilmente entregam a corrente nominal anunciada?



Mas cerca de 90% das câmeras instaladas não consome mais que 0,5 A e essa fonte da Intelbras realmente fornece uma corrente nominal de 0,5 A, tendo um custo e tamanho menores que uma fonte de 1 A.



Portanto, para 90% das câmeras instaladas, é um desperdício se utilizar uma fonte de 1 A, quando a fonte Intelbras de 0,5 A atenderia perfeitamente e a um custo equivalente ao de uma fonte de "1 A" genérica.



A fonte EF 1200 da Intelbras é ideal para instalação de câmeras individuais pois suas dimensões  reduzidas (25 x 52 x 52 mm) permitem que seja facilmente alojada dentro de conduletes.



Garantia de 1 ano mesmo com o conector P4 cortado









Fontes Intelbras de 12,8 Vcc, 1 A



São 3 opções: EF 1201, EF 1201+ e EF1201L.



Estas fontes já atendem os 10% restantes: as câmeras que consomem mais de 0,5 A.



Todas entregam 12,8 Vcc para compensar a perda de tensão no cabeamento para distâncias maiores de instalação.



Podem alimentar até 4 câmeras HD analógicas com uma corrente  de consumo média* de até 250 mA por câmera, tornando-as ideais  para uso em conjunto com um DVR de 4 canais.



Também podem alimentar uma câmera IP não PoE.



Além disso, são fontes multiuso, podendo alimentar  roteadores. vídeo porteiros, fitas de LED, etc.



Fonte Intelbras EF 1201 12,8 Vcc, 1 A



Possui gabinete selado antichama com plugue de força integrado e saída de alimentação com plugue P4, tornando-a ideal para  montagem em régua de tomadas.

















Fonte Intelbras EF 1201L 12,8 Vcc, 1 A



É uma versão mais econômica da fonte EF 1201, porém com as mesmas características funcionais.



Por ter um preço mais competitivo, deve substituir em breve a EF 1201.



Veja aqui como essa fonte se saiu nos testes.











Fonte Intelbras EF 1201+ 12,8 Vcc, 1 A



Também com gabinete selado antichama, esta é a fonte ideal para ser acondicionada dentro de um  condulete próximo à câmera pois, ao invés do plugue de força, tem um par de fios para conexão com a rede elétrica.



A saída de alimentação é com plugue P4.























Fonte Intelbras EF 1202 12,8 Vcc, 2 A



Saída de 12,8 Vcc para compensar a perda de tensão no cabeamento para distâncias maiores de  instalação.



Pode alimentar até 8 câmeras HD analógicas com uma corrente  de consumo média* de até 250 mA por câmera, tornando-a ideal  para uso em conjunto com um DVR de 8 canais.



Também pode alimentar um DVR que consuma menos que 2 A.



Além disso, é uma fonte multiuso, podendo alimentar  roteadores. vídeo porteiros, fitas de LED, etc.



Garantia de 1 ano mesmo com o conector P4 cortado

















Fontes Intelbras de 12,8 Vcc, 3 A



São 4 opções: EF 1203, EF 1203S, EF 1203+ e EFM 1203.



A partir da corrente de saída de 3A, já começam as opções de fonte com gabinete metálico tipo colmeia e tensão de saída ajustável entre 11,5 e 13,8 Vcc, o que é bastante útil para compensar a perda de tensão no cabeamento para distâncias maiores de instalação.



Podem alimentar até 12 câmeras HD analógicas com uma corrente de consumo média* de até 250 mA por câmera, tornando-as ideais  para uso em conjunto com DVRs



Também podem alimentar um DVR de 4 canais e 4 câmeras.



Além disso, são fontes multiuso, podendo alimentar  roteadores. vídeo porteiros, fitas de LED, som automotivo, etc.



Fonte Intelbras EF 1203 12,8 Vcc, 3A



Possui gabinete selado antichama e cordão com plugue de força integrado, tornando-a ideal para locais com tomadas próximas.



A saída de alimentação é via plugue P4.





















Fonte Intelbras EF 1203S 12,8 Vcc, 3A



Possui gabinete selado antichama e cabo de alimentação AC sem plugue bipolar, facilitando a instalação em cenários sem pontos de tomada.



A saída de alimentação é via plugue P4.















Fonte Intelbras EF 1203+ 12,8 Vcc saída ajustável, 3A



Possui gabinete selado antichama com cabo de força padrão 2 pinos separado e saída de tensão por 4 pares de bornes, facilitando a conexão de várias câmeras.



Um LED indica se a fonte está energizada.



O ajuste da tensão é feito através de um trimpot situado acima dos bornes,  que pode ser acessado por uma chave Philips através de um orifício na caixa da fonte.























Fonte Intelbras EFM 1203 12,8 Vcc saída ajustável, 3A



Gabinete metálico tipo colmeia, com bornes para conexão do cabeamento.



Um LED indica se a fonte está energizada.



O ajuste da tensão é feito através de um trimpot situado à direita dos  bornes.



Veja aqui como essa fonte se saiu nos testes.















Fontes Intelbras de 12,8 Vcc, 5 A



São 4 opções: EF 1205, EF 1205S, EF 1205+ e EFM 1205.



Opções de fonte selada ou gabinete metálico tipo colmeia e tensão de saída fixa ou ajustável entre 11,5 e 13,8 Vcc, o que é bastante útil para compensar a perda de tensão no cabeamento para distâncias maiores de instalação.



Podem alimentar até 16 câmeras HD analógicas com uma corrente de consumo média* de até 310 mA por câmera, tornando-as ideais para uso em conjunto com um DVR de 16 canais



Também podem alimentar um DVR de 8 canais e 8 câmeras.



Além disso, são fontes multiuso, podendo alimentar  roteadores. vídeo porteiros, fitas de LED, som automotivo, etc.



Fonte Intelbras EF 1205 12,8 Vcc, 5A



Possui gabinete selado antichama e cordão com plugue de força integrado, tornando-a ideal para locais com tomadas próximas.



A saída de alimentação é via plugue P4.

















Fonte Intelbras EF 1205S 12,8 Vcc, 5A



Possui gabinete selado antichama e cabo de alimentação AC sem plugue bipolar, facilitando a instalação em cenários sem pontos de tomada.



A saída de alimentação é via plugue P4.



Veja aqui como essa fonte se saiu nos testes.















Fonte Intelbras EF 1205+ 12,8 Vcc saída ajustável, 5A



Possui gabinete selado antichama com cabo de força padrão 2 pinos separado e saída de tensão por 4 pares de bornes, facilitando a conexão de várias câmeras.



Um LED indica se a fonte está energizada.



O ajuste da tensão é feito através de um trimpot situado acima dos bornes,  que pode ser acessado por uma chave Philips através de um orifício na caixa da fonte.



Veja aqui como essa fonte se saiu nos testes.



















Fonte Intelbras EFM 1205 12,8 Vcc saída ajustável, 5A



Gabinete metálico tipo colmeia, com bornes para conexão do cabeamento.



Um LED indica se a fonte está energizada.



O ajuste da tensão é feito através de um trimpot situado à direita dos  bornes.



Veja aqui como essa fonte se saiu nos testes.















Fonte Intelbras EFM 1210 12,8 Vcc saída ajustável, 10 A



Gabinete metálico tipo colmeia, com bornes para conexão do cabeamento.



Tensão de saída ajustável entre 11,5 e 13,8 Vcc, o que é bastante útil para compensar a perda de tensão no cabeamento para distâncias maiores de instalação.



O ajuste da tensão é feito através de um trimpot situado à direita dos  bornes.



Um LED indica se a fonte está energizada.



Veja aqui como essa fonte se saiu nos testes.



Pode alimentar até 32 câmeras HD analógicas com uma corrente de consumo média* de até 310 mA por câmera, tornando-as ideais para uso em conjunto com dois DVR de 16 canais ou um DVR de 32 canais.



Também pode alimentar um DVR de 16 canais e 16 câmeras.



Além disso, é uma fonte multiuso, podendo alimentar  roteadores. vídeo porteiros, fitas de LED, som automotivo, etc.













Fontes Nobreak



Sistemas de segurança devem funcionar em regime 24 x 7, não podem parar. Daí a necessidade de se incluir um nobreak nos seus projetos. Também já comentei sobre isso aqui e aqui.



Porém, para pequenos projetos, nem sempre o orçamento do cliente,  ou mesmo o espaço físico disponível para a instalação, permitem a instalação de um nobreak.



Pensando em uma solução para esse problema, a Intelbras oferece duas opções de fonte nobreak:





Fonte Nobreak Intelbras EFB 1201 12,8 Vcc, 1 A



Possui gabinete selado antichama com plugue de força integrado e saída de alimentação com plugue P4, tornando-a ideal para  montagem em régua de tomadas.



Entrega até 1 A em sua saída, mesmo na ausência de energia, substituindo uma fonte comum de 1 A.



Função DC start: religamento automático da fonte nobreak mesmo na ausência de energia elétrica, quando o equipamento será alimentado por uma bateria de lítio de 2500 mAh.



Multiuso: pode ser utilizada em cenários de CFTV, redes, controle de acesso e automação.

















Fonte Nobreak Intelbras FA 1220S 14,4 Vcc, 2 A



Utiliza o mesmo gabinete das centrais de alarme e de choque da Intelbras.



Tem espaço interno para acomodar uma bateria de 12 Volts / 7 Ah, que pode ser adquirida juntamente com a fonte.



É composta por 2 placas: uma que é a fonte propriamente dita, onde existem bornes para conexão do cabo de alimentação AC e que se conecta à uma placa painel através de um cabo 4 vias.



A placa painel tem uma barra de bornes para conexão com uma botoeira, fechadura elétrica e uma saída auxiliar de 12 Volts, 1,1 A.



Temporizador integrado para acionamento de fechaduras eletromagnéticas, ideal para controle de acesso.



Sistema inteligente para utilização da bateria em modo de segurança ou modo econômico



LEDs de sinalização de carregamento, baixa tensão, ausência de bateria ou bateria danificada, status de alimentação de saída e indicação de rede elétrica



Multiuso: pode ser utilizada para alimentar fechaduras, leitoras de proximidade, controle de acesso, botoeiras e porteiros eletrônicos.



Veja aqui como essa fonte se saiu nos testes.















* Quando o texto informa, por exemplo, que uma fonte Intelbras  de 3A pode alimentar até 12 câmeras com uma corrente de consumo média de 250 mA, não significa necessariamente que todas as câmeras devem ter esse consumo. Pode-se ter uma câmera que consome 1 A, enquanto outra consuma apenas 200 mA, desde que a soma da corrente consumida dessas 12 câmeras não ultrapasse a corrente nominal da fonte, 3 A, o que dá uma média de 250 mA (3 A / 12 câmeras).





Algumas particularidades das fontes Intelbras



Se você é um bom observador, já deve estar se perguntando por que as fontes Intelbras têm uma tensão de saída de 12,8 Vcc e não 12 Vcc, como a maioria das fontes do mercado?



Conforme especificado pela maioria dos fabricantes, suas câmeras foram projetadas para uma alimentação de 12 Vcc ±10%, ou seja, uma tensão entre 10,8 e 13,2 Vcc.



Isso significa que a perda máxima de tensão no cabo, para uma fonte que forneça 12 Vcc, é de 1,2 Volts.



Eu entro em detalhes sobre isso neste artigo: Cabeamento de Alimentação



Porém, se a tensão de saída da fonte aumentar para 12,8 Vcc, a queda de tensão no cabo já poderá ser maior, até 2 Volts!



E que diferença isso faz, na prática?



Suponha que você usou as tabelas do artigo do link que postei acima e concluiu que uma determinada câmera, que tem uma corrente de consumo X, poderá ser alimentada por uma fonte 12 Vcc através de um cabo de alimentação que tem uma bitola Y, à uma distância de até 100 m:





Mas se você utilizar uma fonte Intelbras, que entrega 12,8 Vcc em sua saída, o alcance será 67% maior (2/1,2 = 1,67) , permitindo que com essa mesma mesma bitola de cabo de alimentação, a câmera seja alimentada à até 167 m de distância:







Ou, se mantivermos a distância de 100 m, pode-se alimentar essa câmera com um cabo de bitola menor. Por exemplo, ao invés de se usar um cabo  2 x 1,5 mm2, pode-se  usar um cabo de 2 x 1,0 mm2.



Como é bastante comum utilizar-se quilômetros de cabos em uma instalação, optar pelas fontes Intelbras representará uma boa economia no custo do cabeamento.



Outra particularidade das fontes da Intelbras é que elas evitam o efeito loop de terra, pois o terra AC é isolado do terra DC, impedindo o fechamento de um loop AC entre o terras.





Por que as fontes de alimentação da Intelbras mereceram entrar na seção Produtos em Destaque?



Pelos inúmeros diferenciais que elas oferecem, se comparadas com a maioria das fontes do mercado:



- Realmente entregam a corrente de saída especificada;



- A terra AC é isolado do terra DC, o que impede o loop de terra;



- São 16  opções de fontes de alimentação, com correntes de saída de 0,5 a 10 A, com opções de montagem  como plugue de força ou  rabicho na entrada AC, bornes, plugue P4 que pode ser retirado sem perda da garantia, o que ajuda nas diferentes situações de instalação.



- Alimentação 12,8 Vcc, que compensa as perdas no cabo, proporcionando uma maior economia no cabeamento de alimentação;



- Proteção contra surtos de tensão, sobrecarga ou aumento de temperatura;



- Filtro contra interferência na imagem;



- Todas as fontes de gabinete selado são antichama.



- Plugue de força não ferroso, atendendo o artigo terceiro da portaria nº 335 do INMETRO:









- 1 ano de garantia, mas a Intelbras disse que já está estudando ampliar esse prazo devido a comprovação da qualidade de suas fontes em campo e laboratório e que os resultados positivos obtidos nos testes do Instituto CFTV só vieram confirmar isso.







Nov/2021
