Laboratório de Testes e Certificação



Cabo coaxial Datalink modelo HD 400



Por Eng. Claudio de Almeida





Fabricante: Datalink



Material fornecido pelo fabricante:



- 400 m de cabo coaxial modelo CFTV400-HD (HD400)



Especificações do produto testado



Estas são as especificações da versão mais completa. A versão testada, a mais simples, não é anti-chama.



​



O cabo também pode ser oferecido com alimentação.



Metodologia de teste



Para cada um dos comprimentos testados foram analisados:



- Qualidade do sinal de vídeo



-  Fidelidade de cores,



- Definição dos traços;



- O ponto em que as cores começam a borrar;



- Identificação de pessoas;



- Perda de retorno;



- Identificação de placas.



- Atenuação do sinal de vídeo.



Nível de sinal de vídeo (IRE)



O cabo manteve um nível de sinal de vídeo acima de 50 IRE para até 300 m de comprimento, o que o torna adequado para uso indoor ou outdoor, sem iluminação auxiliar, dentro das distâncias testadas.



​





Máxima resolução de imagem permitida de acordo com o comprimento



- Até 130 m para sinais de vídeo com resolução de até 800 HTVL;



- Até 200 m para sinais de vídeo com resolução de até 400 HTVL.



Nível do sinal de sincronismo (IRE)



O cabo apresentou uma queda aceitável no nível do sinal de sincronismo para até 300 m de comprimento.



​



Tecnologias HD



O cabo foi testado para os comprimentos de 95, 200, 250 e 300 m



Os testes foram feitos simulando o pior caso: Com os cabos em enrolados em suas bobinas (não esticados) e com emendas BNC - BNC  conectando as bobinas para se alcançar as distâncias maiores.



Foram utilizados para os testes câmeras e DVRs s 3 tecnologias HD disponíveis no mercado: AHD, HD-CVI e HD-TVI.



​



​Cartas de testeQuer ter um kit de cartas de teste como estas para fazer seus próprios testes? Clique em CONTATO e preencha seus dados, informando que deseja receber uma cotação. As cartas são impressas em papel fotográfico fosco no tamanho A3, em alta resolução.



Com cada câmera foi focalizada em cada uma das cartas de testes acima, para cada comprimento de cabo testado. As imagens assim capturadas   foram gravadas nos HDs dos DVRs correspondestes à tecnologia da câmera sob teste (AHD, HD-CVI ou HD-TVI).



Todas as imagens foram gravadas na maior resolução suportada pela câmera sob teste (720p ou 1080p) e na maior qualidade permitida pelo DVR (menor compressão).



Para a última carta, o padrão de barras SMPTE, o sinal de vídeo resultante também foi analisado em um osciloscópio.

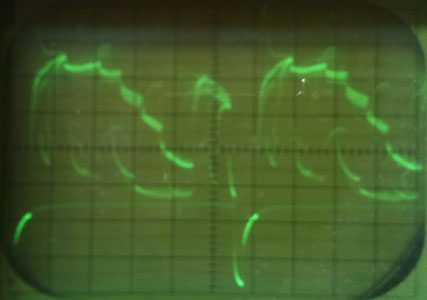

Abaixo, o sinal de vídeo  para cabos com 1 m de comprimento (sinal original, sem atenuação) :



AHD



​

HD                                                                                                           Full HD



HD-CVI



​

HD                                                                                                           Full HD



HD-TVI



​





Resultado dos testes



Considerando os parâmetros acima, as distâncias alcançadas com cada tipo de tecnologia foram:



HD-TVI



- 720p:  250 m



- 1080p: 250 m



AHD



- 720p: 250 m



- 1080p: 250 m



HD-CVI



- 720p: 300 m



- 1080p: 200 m



Conclusão



Nota-se que as distâncias alcançadas para os 3 tipos de tecnologia são semelhantes, 250 m em média,  sendo que a maior variação se deu com a tecnologia HD-CVI.
